MCHOSE G75 Pro 强行改键

技术分享
,

前言

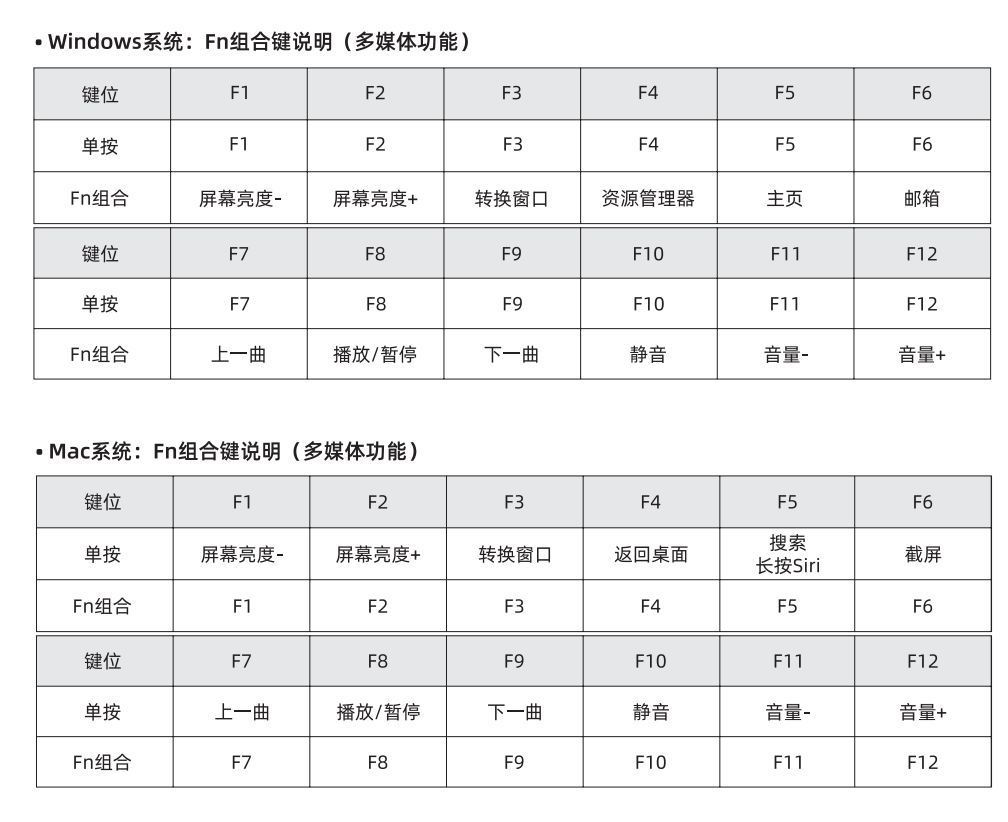

手里有把 MCHOSE G75 Pro 键盘，功能、声音什么的都挺好，就一个非常脑瘫的问题，MacOS 下要按出来 F1-F12 必须得 Fn + F? , 还不支持反转，这不是糖吗？凭什么 MacOS 用户按 F1-F12 就得按两下，Windows 就只用按一下，问客服也说只能这样。


我就这样用了大概有一年，直到昨天晚上，我突发觉得我必须解决这个问题，我要改掉它，于是就有了下面的内容。

提取固件

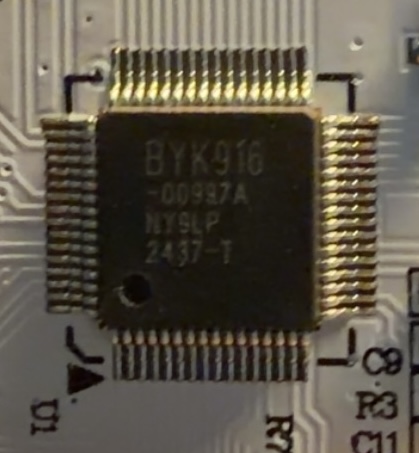

为了提取固件，我费了很大力气把键盘壳撬开里面主控应该是 BYK916 ，搜索了一下总结下来这个芯片用的是 8051 指令集，而且大概率是 Sinowealth SH68F90A 这款芯片的换皮。


然后，我继续搜怎么提取固件，就搜到了 sinowealth-kb-tool 这个工具，可以直接通过 USB 对固件进行读取、刷写。

根本不用拆开键盘，更不用把自己的三模切换开关撬碎 😭😭

https://github.com/carlossless/sinowealth-kb-tool

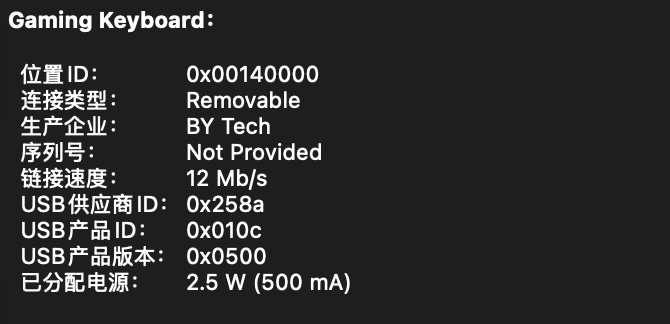

看一下 vendor_id 和 product_id


sinowealth-kb-tool read --platform sh68f90 --vendor_id 0x258a --product_id 0x010C firmware.hex

固件分析、Patch

参考当年分析 iMK 键盘思路，尝试直接硬搜按键映射矩阵，

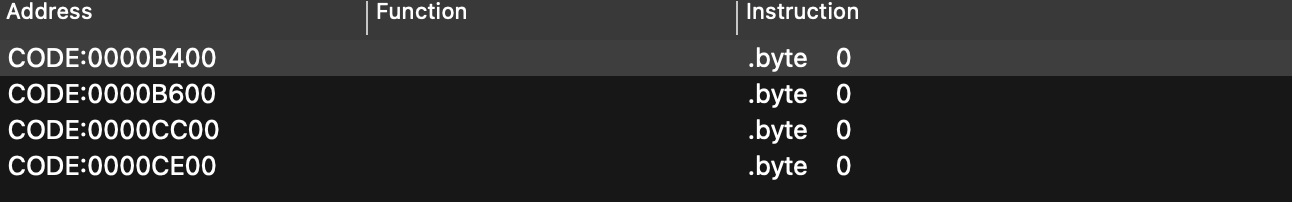

最终搜索 00 00 00 29 00 00 00 35 （0x29 代表 esc）、（0x35 代表 ~/`）找到了 4 组


然后发现 0xb400 和 0xcc00 内容完全一样，对照键位都是 windows 的键位，而 0xb600 和 0xce00 内容完全一样，对照键位都是 macos 的键位。

def read_keyboard_map(base):
    keyboard_map = []
    for i in range(16): # 后面发现 20 列，但是多的没用到，因为我这是一把 75 配列的
        col = []
        for j in range(6): # 6 行
            col.append(idaapi.get_dword(base + (i * 6 + j) * 4))
        keyboard_map.append(col)
    return keyboard_map

后面分析了很久的代码，以为会像 iMK 那个一样会有针对 fn 层的专门的处理，决定 fn + ? 输出什么，但我在 int0 的按键扫描处理逻辑中并没有发现这样的东西（虽然我也没完全看明白，但是我就看到它一直在查表）我就想是不是还会有别的表呢。

我就又用 read_keyboard_map 往后读了 0xb800 的，发现还真是 windows 的 fn 层的映射矩阵。于是我得到了

地址 长度 含义
0xb400/0xcc00 0x200 windows layer 0
0xb600/0xce00 0x200 macos layer 0
0xb800/0xd000 0x200 windows layer fn
0xba00/0xd200 0x200 macos layer fn

那还扯啥呢？

"""
MacOS 模式键位映射地址
layer0 0xb600、0xce00
layer1 0xba00、0xd200

f1 - f12 layer0 和 layer1 互换

"""

from intelhex import IntelHex
import struct

def get_dword(ih: IntelHex, addr: int) -> int:
    b0 = ih[addr]
    b1 = ih[addr + 1]
    b2 = ih[addr + 2]
    b3 = ih[addr + 3]
    return struct.unpack(">I", bytes([b0, b1, b2, b3]))[0]

def patch_dword(ih: IntelHex, addr: int, value: int) -> None:
    b = struct.pack(">I", value)
    ih[addr] = b[0]
    ih[addr + 1] = b[1]
    ih[addr + 2] = b[2]
    ih[addr + 3] = b[3]

def impl(ih: IntelHex, layer0: int, layer1: int) -> None:
    """交换 layer0 和 layer1 中 F1-F12 键的映射"""
    for i in range(12):
        addr0 = layer0 + (i + 1) * 6 * 4
        addr1 = layer1 + (i + 1) * 6 * 4
        v0 = get_dword(ih, addr0)
        v1 = get_dword(ih, addr1)
        print(f"f{i + 1}: {v0:08x} <-> {v1:08x}")
        patch_dword(ih, addr0, v1)
        patch_dword(ih, addr1, v0)

def main():
    input_file = "firmware.hex"
    output_file = "firmware_patched.hex"

    ih = IntelHex(input_file)

    impl(ih, 0xb600, 0xba00)
    impl(ih, 0xce00, 0xd200)

    ih.write_hex_file(output_file)

if __name__ == "__main__":
    main()

然后写回去即可

sinowealth-kb-tool write --platform sh68f90 --vendor_id 0x258a --product_id 0x010C firmware_patched.hex
