Android APK 签名扫盲

技术分享
,

前置知识

PKCS#7、X.509、DER 、PEM、数字签名、数字证书 这些都是在处理公钥加密、数字签名时，常见的一些名词，但是我一直对他们不甚了解，尤其是前面两个。下面的内容是对它们的一些介绍。

DER 和 PEM

首先，二者都是常用的用于公钥密码密钥/证书的编码方式，而且可以相互转换。

DER

DER：Distinguished Encoding Rules，可分辩编码规则。具体来说，DER 是对 ASN.1 值的一种二进制编码方式。

在电信和计算机网络领域，ASN.1（Abstract Syntax Notation One) 是一套标准，是描述数据的表示、编码、传输、解码的灵活的记法。它提供了一套正式、无歧义和精确的规则以描述独立于特定计算机硬件的对象结构。

PEM

PEM：Privacy-Enhanced Mail，隐私增强邮件。简单来说，PEM就是对DER数据进行 Base64 编码后，前后加上头。格式如下：

-----BEGIN <？？？>-----
<Base64 编码后的 DER 数据>
-----END <？？？>-----

数字证书 和 X.509

数字证书

数字证书是在 Internet 上唯一地标识人员和资源的电子文件。数字证书可以防止中间人攻击，具体的介绍可以看下面的链接：数字证书简介

X.509

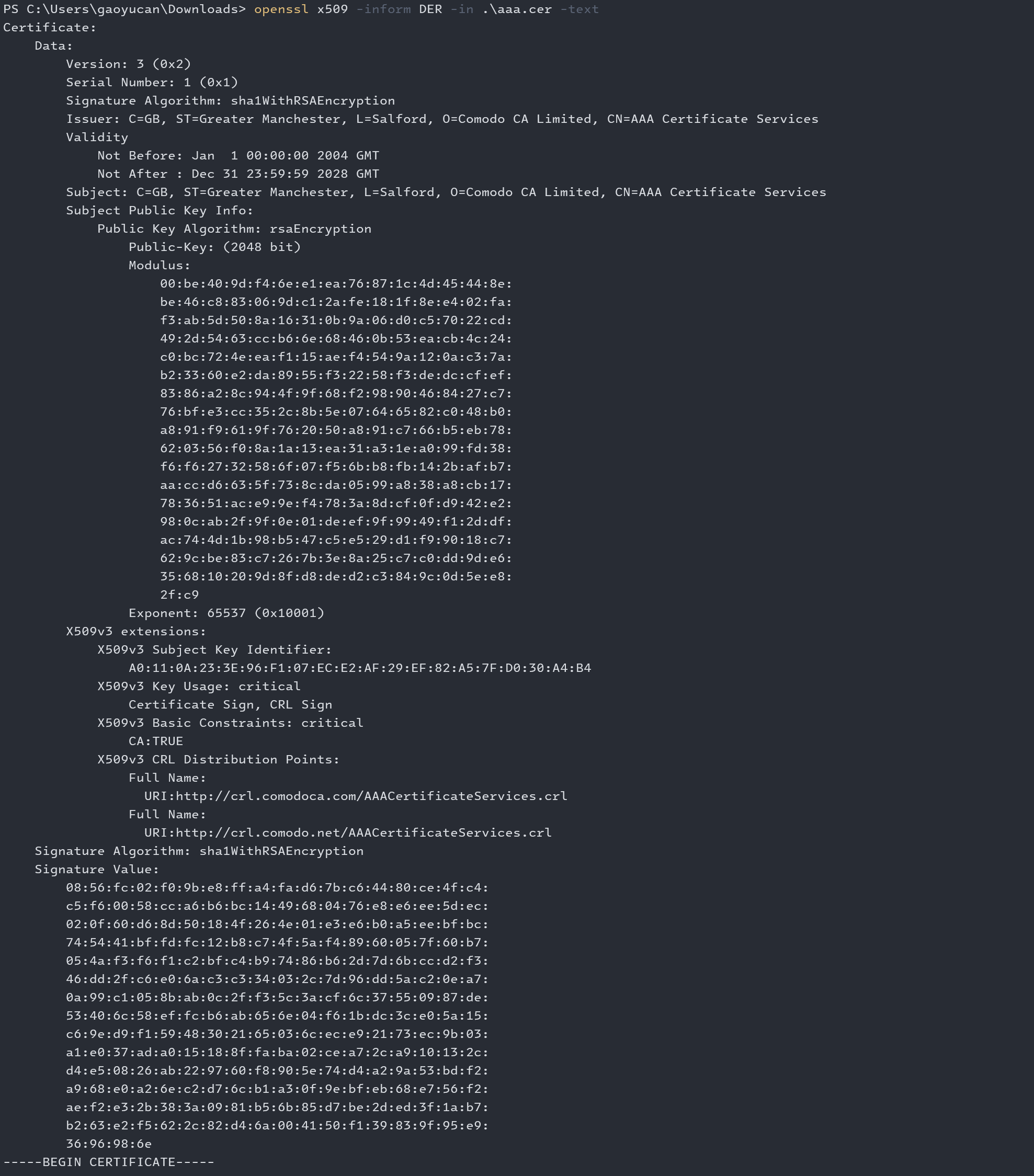

X.509 是数字证书的一种标准格式，通俗来说就是一种数字证书的发布者、公钥等信息的组织形式。下图就是一个 X.509 格式的数字证书的内容：


数字签名 和 PKCS#7

数字签名

什么是数字签名，以及它和数字证书的关系。参考：数字签名是什么？

PKCS#7

在密码学中，PKCS#7是用于存储签名或加密数据 标准语法。我个人的理解是，在传输签名后的数据时，我们传输的数据需要包括：原文、数字证书（在 PKCS#7 中就是 X.509 格式的）、签名算法（如 RSA Signature with SHA-256）、签名数据等数据，而PKCS#7 就是规定了这些数据的组织形式的一个标准。

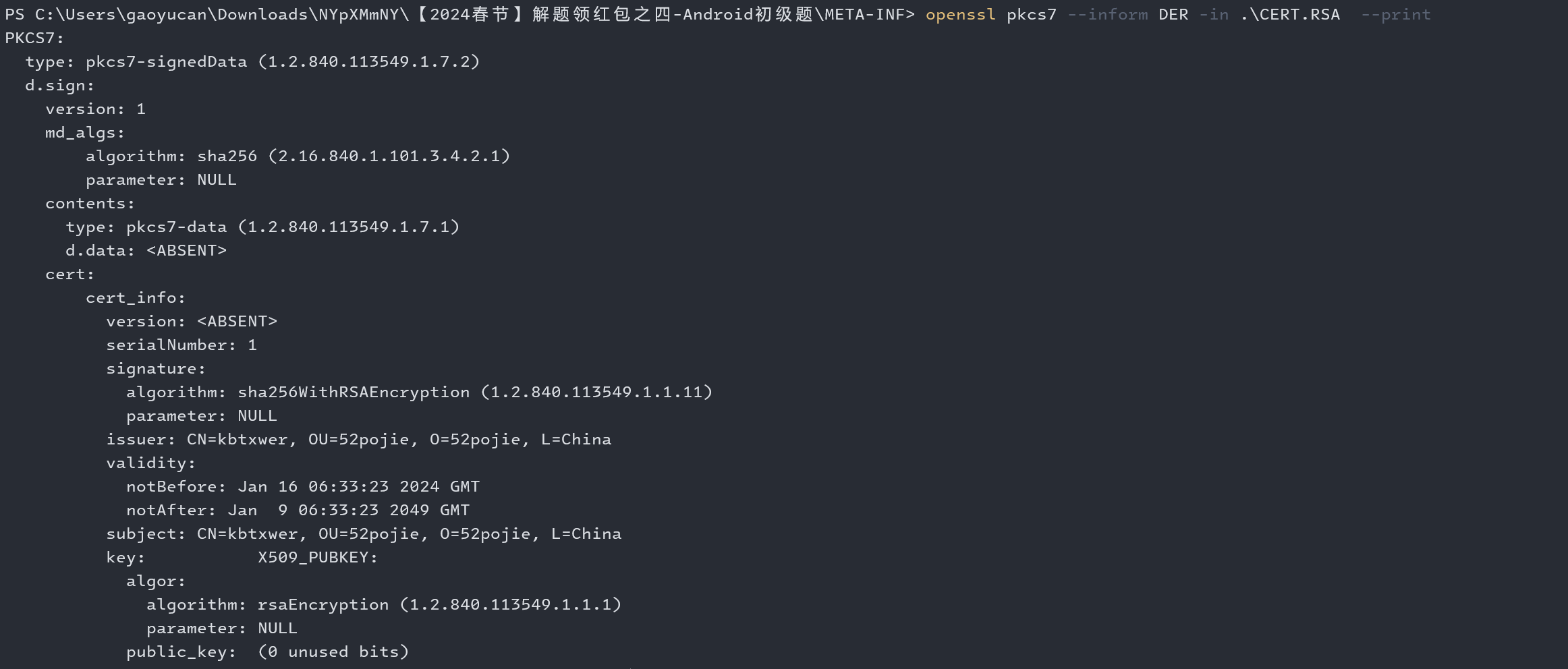

我们可以使用 openssl 工具对 PKCS#7格式的数据，进行解析、展示：

openssl pkcs7 --inform DER -in [der 格式的签名文件路径] --print


正题

这里主要是为了解答我自己的这么几个问题：

  • 在日常开发中，通过 PackageInfo.signatures 拿到的是什么？
  • Android 的签名验证机制是如何工作的？

阅读以下内容之前，请先阅读下文：Android 签名机制 v1、v2、v3

好，看完后第二个问题解决了。🤣

问题一

分析

分析源代码写的很乱，可以自己看省流

第一个问题还是不知道，通过对 Android 源代码的最终发现，PackageInfo.signatures 是在 PackageParser 这个类进行的赋值，而 PackageParser 则是使用 ApkSignatureVerifier#verify 这个方法获取的签名信息。这个类中依次尝试使用 V4、V3、V2、V1对apk 进行签名校验，我们这里挑最具通用性，也最容易理解的 V1 来进行阅读。

V1、V2、V3、V4 签名，参考 Android 官方文档：应用签名

首先，获取 apk 文件 META-INF 目录下，以 RSA、DSA、EC 为拓展名的文件，作为"证书文件"。以 CERT.RSA 为例，接下来就会获取 CERT.SF 文件内容，然后校验 CERT.SF文件内容。

前面提到了 PKCS#7，CERT.RSA 就是 PKCS#7 格式的签名数据，其中包括数字证书、签名算法（如 RSA Signature with SHA-256）、签名数据等数据，可以说除了原文该有的基本都有。而原文就是 CERT.SF 的文件内容。

然后是使用签名文件（SF 文件）检验 MF 文件没有被修改过，并把SF文件和其对应的证书链对应起来了，还有把SF文件和SF文件中所包含的文件对应起来（看起来好像是一个文件可能被多个 SF 文件包含，但是我没见过）。

private void verifyCertificate(String certFile) {
// Found Digital Sig, .SF should already have been read
String signatureFile = certFile.substring(0, certFile.lastIndexOf('.')) + ".SF";
    byte[] sfBytes = metaEntries.get(signatureFile);
    if (sfBytes == null) {
        return;
    }

    byte[] manifestBytes = metaEntries.get(JarFile.MANIFEST_NAME);
// Manifest entry is required for any verifications.
if (manifestBytes == null) {
        return;
    }

    byte[] sBlockBytes = metaEntries.get(certFile);
    try {
        Certificate[] signerCertChain = verifyBytes(sBlockBytes, sfBytes);
        if (signerCertChain != null) {
            certificates.put(signatureFile, signerCertChain);// 等下用到了
        }
    } catch (GeneralSecurityException e) {
      throw failedVerification(jarName, signatureFile, e);
    }

// Verify manifest hash in .sf file
Attributes attributes = new Attributes();
    HashMap<String, Attributes> entries = new HashMap<String, Attributes>();
    try {
        StrictJarManifestReader im = new StrictJarManifestReader(sfBytes, attributes);
        im.readEntries(entries, null);
    } catch (IOException e) {
        return;
    }

// If requested, check whether a newer APK Signature Scheme signature was stripped.
if (signatureSchemeRollbackProtectionsEnforced) {
	// 无关，省了
    }

// Do we actually have any signatures to look at?
if (attributes.get(Attributes.Name.SIGNATURE_VERSION) == null) {
        return;
    }

    boolean createdBySigntool = false;
    String createdBy = attributes.getValue("Created-By");
    if (createdBy != null) {
        createdBySigntool = createdBy.indexOf("signtool") != -1;
    }

// Use .SF to verify the mainAttributes of the manifest
// If there is no -Digest-Manifest-Main-Attributes entry in .SF
// file, such as those created before java 1.5, then we ignore
// such verification.
if (mainAttributesEnd > 0 && !createdBySigntool) {
        String digestAttribute = "-Digest-Manifest-Main-Attributes";
        if (!verify(attributes, digestAttribute, manifestBytes, 0, mainAttributesEnd, false, true)) {
            throw failedVerification(jarName, signatureFile);
        }
    }

// Use .SF to verify the whole manifest.
String digestAttribute = createdBySigntool ? "-Digest" : "-Digest-Manifest";
    if (!verify(attributes, digestAttribute, manifestBytes, 0, manifestBytes.length, false, false)) {
        Iterator<Map.Entry<String, Attributes>> it = entries.entrySet().iterator();
        while (it.hasNext()) {
            Map.Entry<String, Attributes> entry = it.next();
            StrictJarManifest.Chunk chunk = manifest.getChunk(entry.getKey());
            if (chunk == null) {
                return;
            }
            if (!verify(entry.getValue(), "-Digest", manifestBytes,
                    chunk.start, chunk.end, createdBySigntool, false)) {
                throw invalidDigest(signatureFile, entry.getKey(), jarName);
            }
        }
    }
    metaEntries.put(signatureFile, null);
    signatures.put(signatureFile, entries);// 把SF文件和SF文件中所包含的文件对应起来
}

然后，获取 AndroidManifest.xml 文件对应的 ZipEntry, 调用 loadCertificates函数，结果经过 convertToSignatures 得到的结果就是 PackageInfo.signatures

看来关键就在于 loadCertificates 这个函数了，

private static ParseResult<Certificate[][]> loadCertificates(ParseInput input,
        StrictJarFile jarFile, ZipEntry entry) {
    InputStream is = null;
    try {
		// We must read the stream for the JarEntry to retrieve
		// its certificates.
        is = jarFile.getInputStream(entry);
        readFullyIgnoringContents(is);
        return input.success(jarFile.getCertificateChains(entry));
    } catch (IOException | RuntimeException e) {
        return input.error(INSTALL_PARSE_FAILED_UNEXPECTED_EXCEPTION,
                "Failed reading " + entry.getName() + " in " + jarFile, e);
    } finally {
        IoUtils.closeQuietly(is);
    }
}

首先是题外的，readFullyIgnoringContents 是在干什么呢？ 读了又不要，很奇怪吧。其实 jarFile.getInputStream 获取的是 StrictJarFile.JarFileInputStream

public InputStream getInputStream(ZipEntry ze) {
    final InputStream is = getZipInputStream(ze);

    if (isSigned) {
        StrictJarVerifier.VerifierEntry entry = verifier.initEntry(ze.getName());
        if (entry == null) {
            return is;
        }

        return new JarFileInputStream(is, ze.getSize(), entry);
    }

    return is;
}

这里还有一个比较关键的函数 initEntry，它把 MANIFEST.MF 文件的解析结果（包括摘要算法、摘要值）、对这个 entry 进行签名的证书链（一般都是自签名的就一个，也没链）列表（也就是 .SF 列表，一般来说就一个）融入到了 Entry 中。

  VerifierEntry initEntry(String name) {
// If no manifest is present by the time an entry is found,
// verification cannot occur. If no signature files have
// been found, do not verify.
if (manifest == null || signatures.isEmpty()) {
          return null;
      }

      Attributes attributes = manifest.getAttributes(name);
		// entry has no digest
		if (attributes == null) {
          return null;
      }

      ArrayList<Certificate[]> certChains = new ArrayList<Certificate[]>();
      Iterator<Map.Entry<String, HashMap<String, Attributes>>> it = signatures.entrySet().iterator();
      while (it.hasNext()) {
          Map.Entry<String, HashMap<String, Attributes>> entry = it.next();
          HashMap<String, Attributes> hm = entry.getValue();
          if (hm.get(name) != null) {
						// Found an entry for entry name in .SF file
						String signatureFile = entry.getKey();
              Certificate[] certChain = certificates.get(signatureFile);
              if (certChain != null) {
                  certChains.add(certChain);
              }
          }
      }

		// entry is not signed
		if (certChains.isEmpty()) {
          return null;
      }
      Certificate[][] certChainsArray = certChains.toArray(new Certificate[certChains.size()][]);

      for (int i = 0; i < DIGEST_ALGORITHMS.length; i++) {
          final String algorithm = DIGEST_ALGORITHMS[i];
          final String hash = attributes.getValue(algorithm + "-Digest");
          if (hash == null) {
              continue;
          }
          byte[] hashBytes = hash.getBytes(StandardCharsets.ISO_8859_1);

          try {
              return new VerifierEntry(name, MessageDigest.getInstance(algorithm), hashBytes,
                      certChainsArray, verifiedEntries);
          } catch (NoSuchAlgorithmException ignored) {
          }
      }
      return null;
  }

而 JarFile.JarFileInputStream 的 read 方法是经过重写的

		// JarFileInputStream 类
@Override
    public int read() throws IOException {
        if (done) {
            return -1;
        }
        if (count > 0) {
            int r = super.read();
            if (r != -1) {
                entry.write(r);
                count--;
            } else {
                count = 0;
            }
            if (count == 0) {
                done = true;
                entry.verify();// 关键
            }
            return r;
        } else {
            done = true;
            entry.verify();
            return -1;
        }
    }
// VerifierEntry 类
void verify() {
        byte[] d = digest.digest();
        if (!verifyMessageDigest(d, hash)) {
            throw invalidDigest(JarFile.MANIFEST_NAME, name, name);
        }
        verifiedEntries.put(name, certChains);// 把文件和对他进行签名的证书对应起来
    }

所以这个调用是为了检查 APK 中包含的所有文件，对应的摘要值与 MANIFEST.MF 文件中记录的值是否一致。

回归正题，getCertificateChains 方法获取了转换所需的 Certificate[][] ，他的很简单，其实就是从前面代码中的verifiedEntries中获取对应 entry 的 certChains。

好的总结一下，我的理解就是获取的对 AndroidManifest.xml 这个文件进行签名的证书。在一般情况下，就是 CERT.RSA 文件（PKCS#7格式）中的证书部分。

那么 convertToSignatures 做了什么呢？

  private static Signature[] convertToSignatures(Certificate[][] certs)
          throws CertificateEncodingException {
      final Signature[] res = new Signature[certs.length];
      for (int i = 0; i < certs.length; i++) {
          res[i] = new Signature(certs[i]);
      }
      return res;
  }

  public Signature(Certificate[] certificateChain) throws CertificateEncodingException {
      mSignature = certificateChain[0].getEncoded();
      if (certificateChain.length > 1) {
          mCertificateChain = Arrays.copyOfRange(certificateChain, 1, certificateChain.length);
      }
  }

/**
   * Returns the encoded form of this certificate. It is
   * assumed that each certificate type would have only a single
   * form of encoding; for example, X.509 certificates would
   * be encoded as ASN.1 DER.
   *
   * @return the encoded form of this certificate
   *
   * @exception CertificateEncodingException if an encoding error occurs.
   */
   public abstract byte[] getEncoded()
      throws CertificateEncodingException;

省流

好，PackageInfo.signatures 得到其实就是公钥数字证书转换为 DER 格式的二进制数据。

Python 可以直接用 androguard 获取，

from androguard.core.apk import APK

apk = APK('abc.apk')
signature = apk.get_certificates()[0].dump()
print(signature.hex())

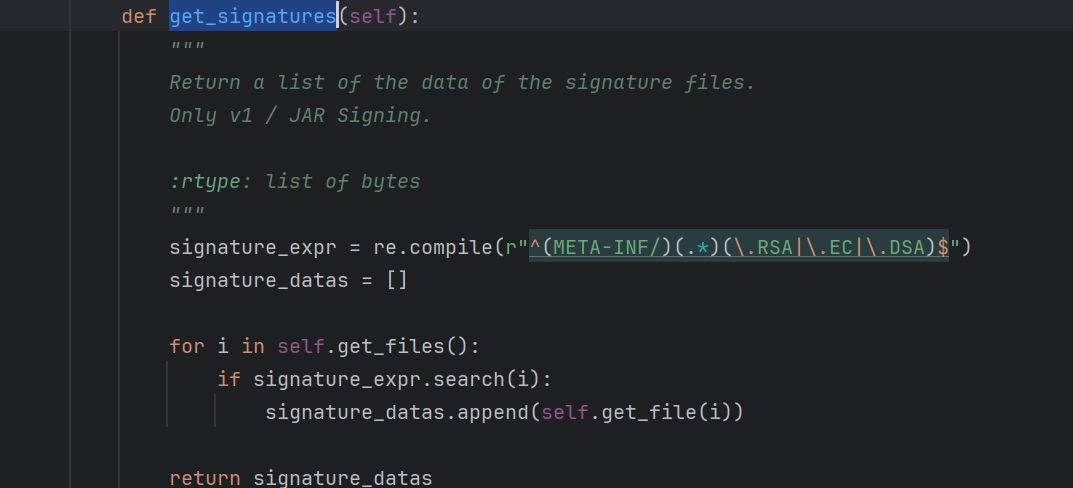

注意！其提供的 get_signatures 是不对的，如下图它直接返回了签名数据的全部内容，而我们需要的只有公钥数字证书部分。
